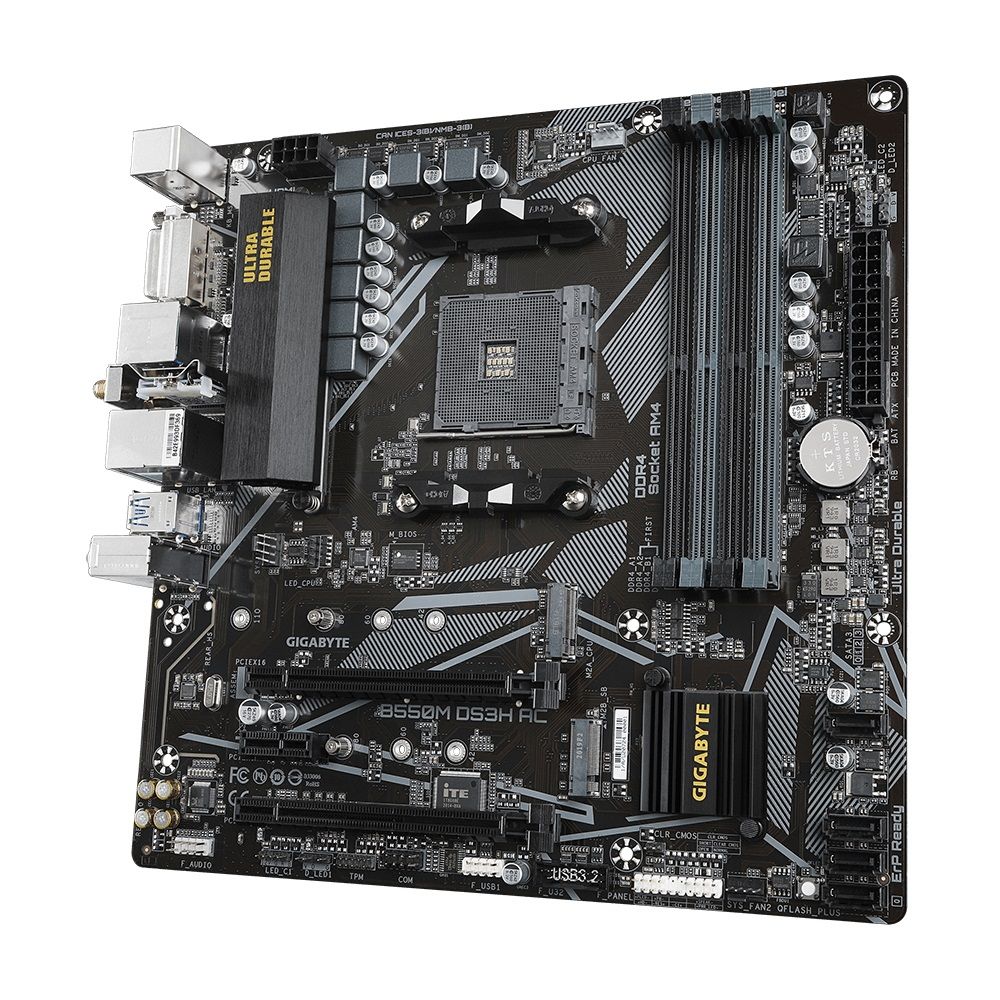

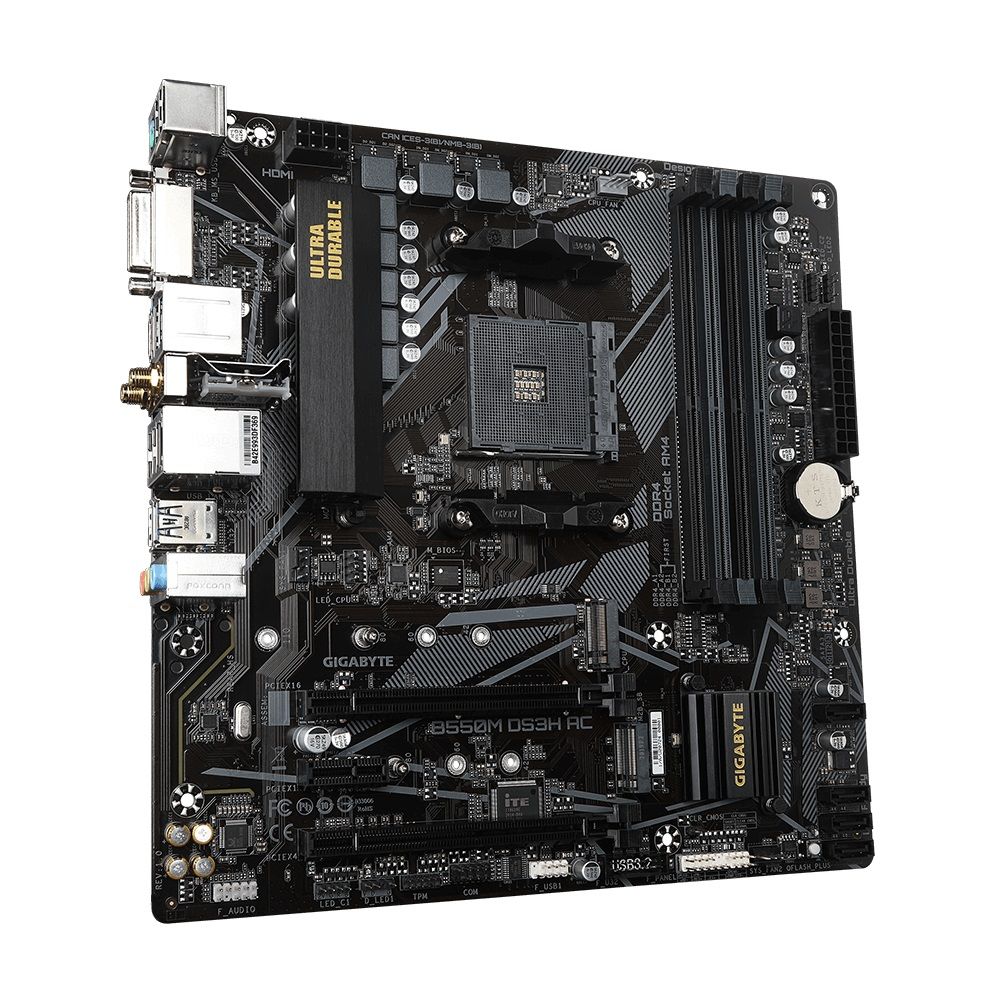

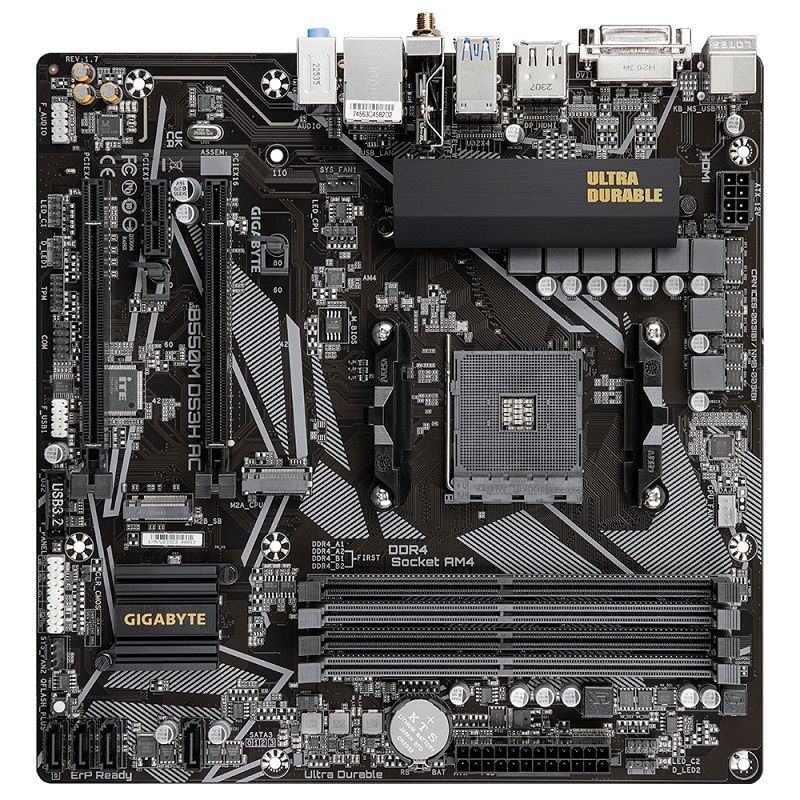

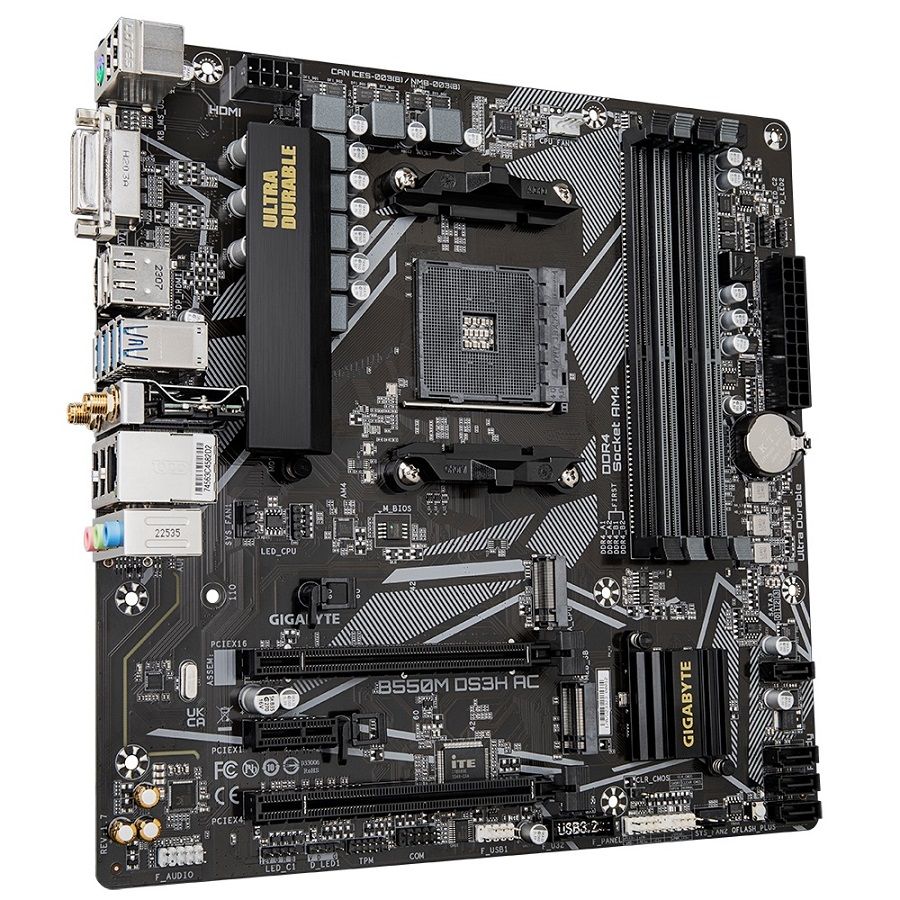

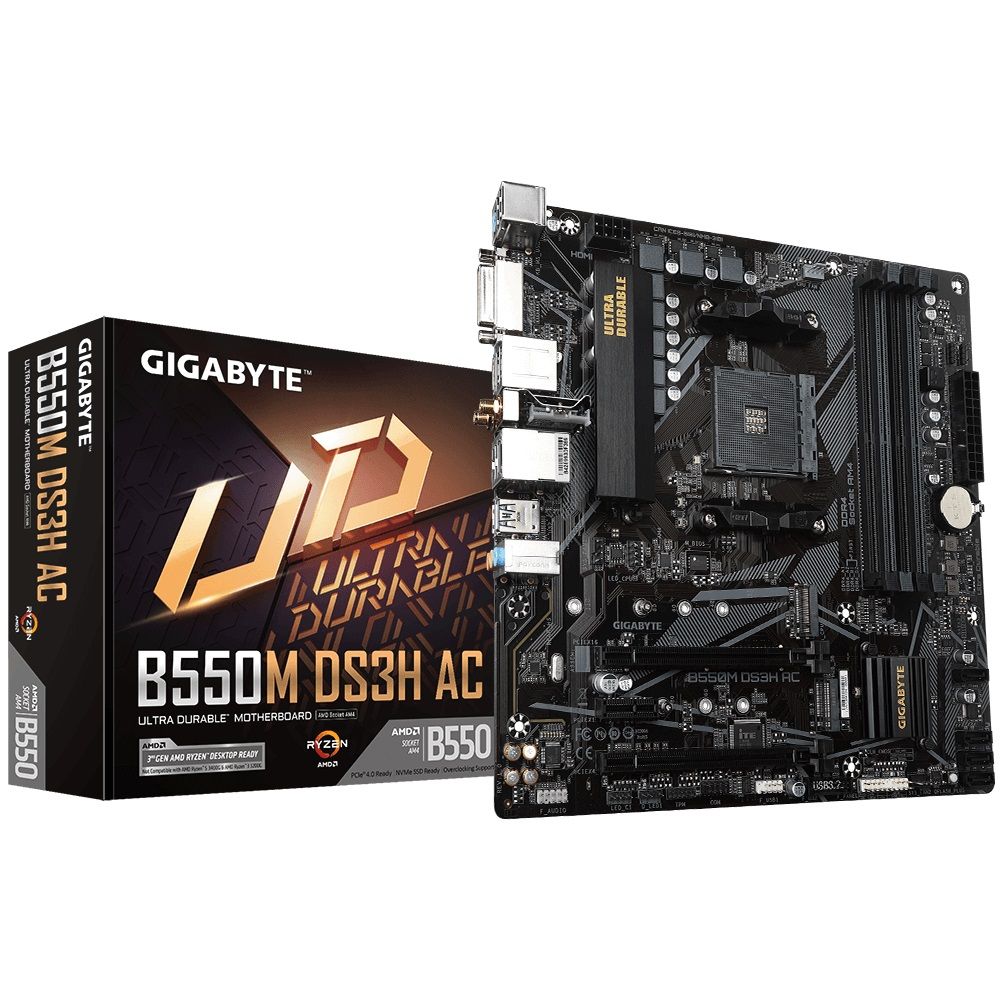

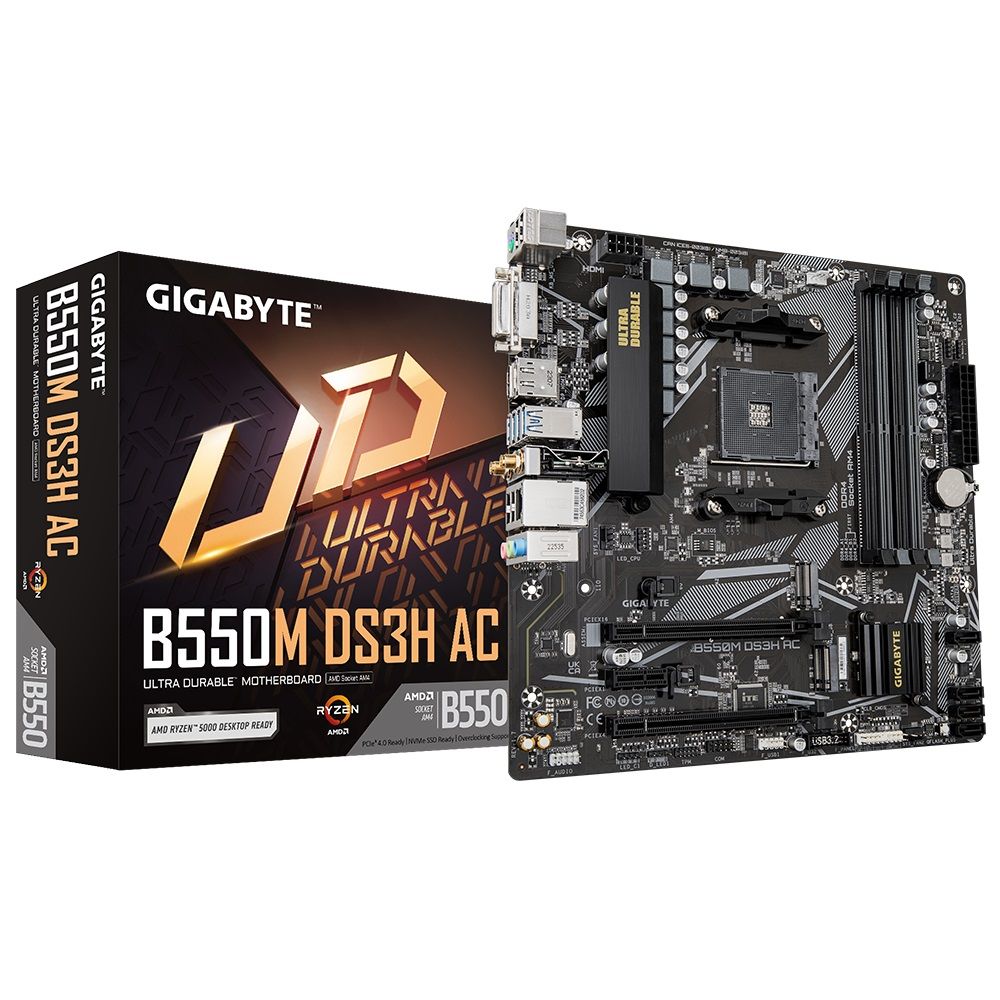

GIGABYTE B550M DS3H AC / AM4 / mATX B550M DS3H AC

GIGABYTE B550M DS3H AC (rev. 1.4)

Chipset: AMD B550

Rozměrový formát: Micro ATX (244x244mm)
Podpora pro procesory: AMD Ryzen™ 5000 Series/Ryzen™ 5000 G-Series/Ryzen™ 4000 G-Series a Ryzen™ 3000 Series
Patice procesoru: AM4

Paměť:
* 4x DIMM patice podporující až 128GB, DDR4 4733(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3200/2933/2667/2400/2133
* dvoukanálová architektura paměti
* podpora paměťových modulů ECC bez vyrovnávací paměti DIMM 1Rx8/2Rx8
* podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16
* podpora paměťových modulů Extreme Memory Profile (XMP)


Grafické výstupy:
* 1x DVI-D
* 1x HDMI® 2.1
* maximální sdílená paměť 16GB

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® GbE LAN
WLAN + Bluetooth: WIFI 802.11a,b,g,n,ac + Bluetooth v4.2

Rozšiřující sloty:
* 1x PCI Express x16 (PCIEX16)
* 1x PCI Express x16 (PCIEX4)
* 1x PCI Express x1 (PCIEX1)


RAID řadič: podpora pro SATA RAID 0/1/10

Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2 (M2A_CPU), M key, typ 2242/2260/2280/22110 SSD (podpora SATA a PCIe 3.0 x4/x2)
* 1x M.2 (M2B_SB), M key, typ 2242/2260/2280 SSD (podpora SATA a PCIe 3.0 x2)
* 4x port SATA 6Gb/s

USB:
Zadní USB (celkem 8 portů)
* 4x USB 3.2 Gen 1
* 4x USB 2.0/1.1

Přední USB (celkem 4 porty)
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 1x USB 2.0 header - podpora dalších 2 portů USB 2.0

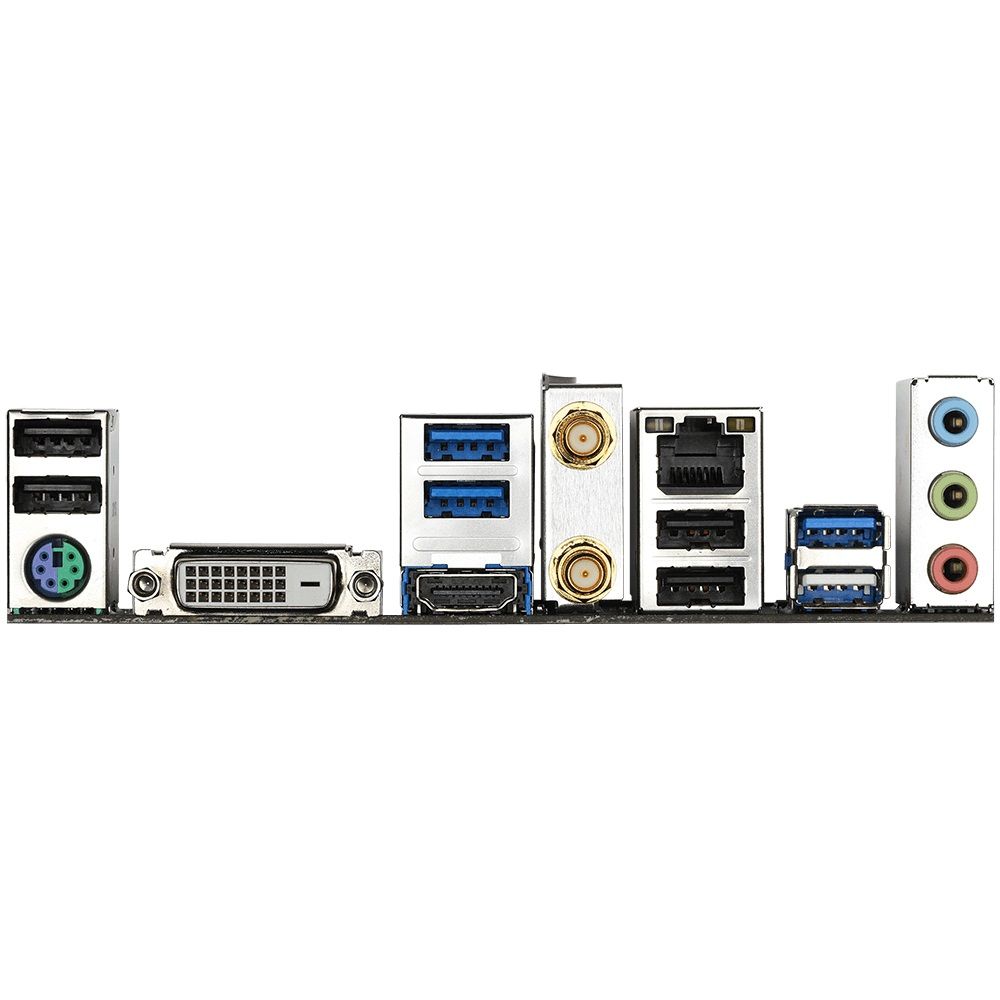

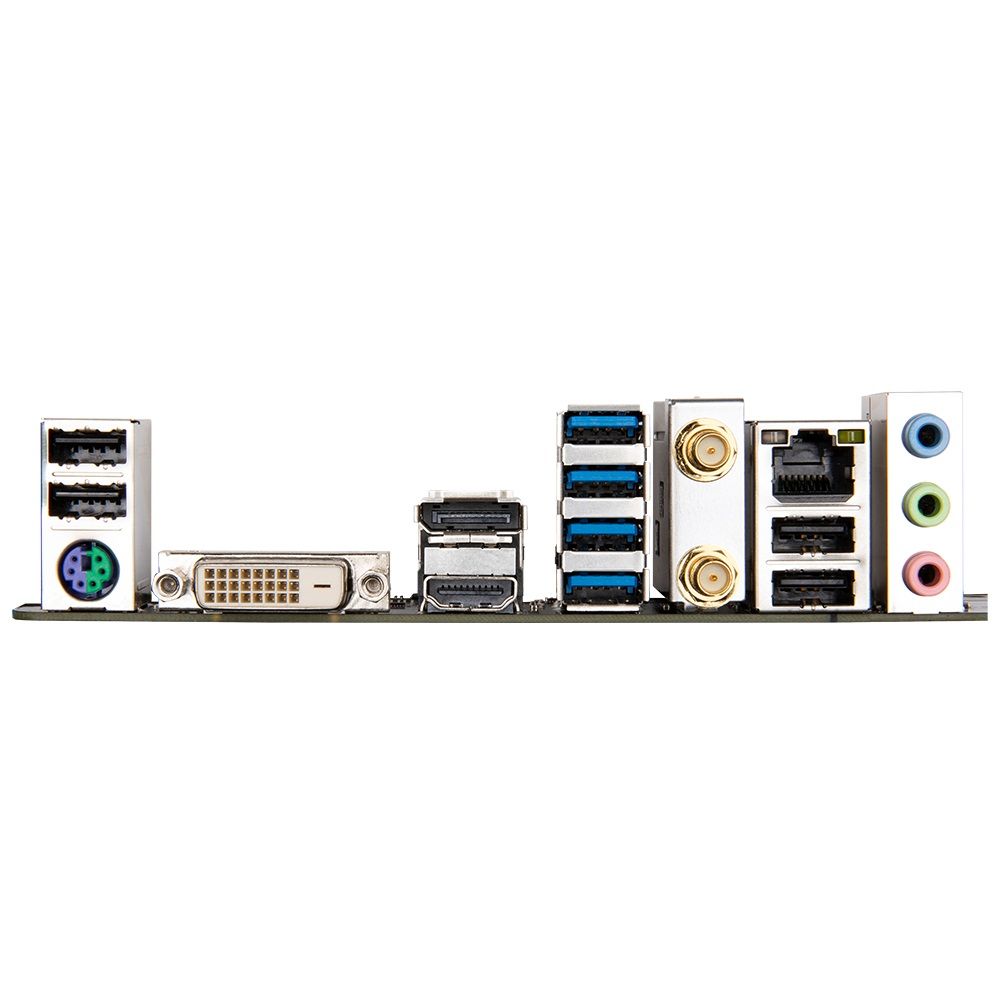

Porty na zadním panelu:
* 1x PS/2 dělený pro klávesnici/myš
* 1x DVI-D
* 2x SMA anténní konektor
* 1x HDMI
* 4x USB 3.2 Gen 1
* 4x USB 2.0/1.1
* 1x RJ-45
* 3x audio jack

Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 2x system fan headers
* 1x CPU cooler LED strip/RGB LED strip header
Související s úložištěm
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB 3.2 Gen 1 header
* 1x USB 2.0/1.1 header
Ostatní
* 2x adresovatelný LED header
* 2x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x Trusted Platform Module (TPM) header (2x 6pin, pouze pro modul GC-TPM2.0_S)
* 1x serial port header
* 1x Clear CMOS jumper
* 1x tlačítko Q-Flash Plus

BIOS: 1x 128Mb flash, AMI UEFI BIOS

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B550M-DS3H-AC-rev-14#kf
